Optimiser le calibrage des écrans Eizo ColorEdge CS ou CG avec ColorNavigator 7

Par Arnaud Frich
Publié le 14 mars 2020   |    Mis à jour le 29 septembre 2026

Les écrans Eizo de la série ColorEdge sont réputés pour être d'excellents écrans de retouche photo ou de montage vidéo - qui a dit les meilleurs ?! - mais, comme tous les écrans, ils ont besoin d'être étalonnés puis caractérisés. Pour optimiser leur calibrage, Eizo a créé un logiciel spécifique qui vous permettra non seulement d'effectuer un calibrage hardware mais également d'utiliser le colorimètre intégré ou bien votre propre colorimètre X-Rite, Calibrite ou Datacolor. Il s'agit de ColorNavigator 7.

ColorNavigator 7 est donc un logiciel de calibrage propriétaire (il ne fonctionne qu'avec les écrans Eizo ColorEdge) pour les écrans Eizo de la série ColorEdge récents et on aurait tort de ne pas l'utiliser car il possède trois qualités marquantes : il est rapide, très précis (neutre et qualitatif) et il permet de changer très rapidement de calibrage (donc de valeurs cibles) grâce à ce que l'on appelle le calibrage hardware. Voici mon guide d'utilisation de ColorNavigator 7 dans sa version simplifiée.

	Ce qu'il faut retenir...   ColorNavigator 7 Eizo Gratuit Si vous avez acheté un Eizo ColorEdge c'est que vous souhaitez le meilleur : à tout prendre, calibrez-le avec ColorNavigator 7 ! En plus, votre écran sera plus pratique à utiliser grâce au calibrage hardware - Lire ma conclusion

Installation de ColorNavigator 7

Nous allons commencer par télécharger ColorNavigator dans sa dernière version puis faire quelques vérifications d'usage.

1 - Télécharger et installer le logiciel

1 - L'installation par défaut - Longtemps un peu compliquée car elle se faisait en anglais par défaut, elle se fait dorénavant directement en français. Parfait !

Vous pouvez fermer la fenêtre des Préférences.

2 - Activer ou pas la fonction DUE (Uniformité de la dalle) :

Tous les écrans Eizo ColorEdge sont mesurés en sortie d'usine. Une carte matricielle de leurs défauts résiduels en uniformité est alors créée. Cette carte est ensuite injectée dans chaque écran et un certificat ajouté au carton d'emballage en atteste. Ainsi tous les écrans Eizo ColorEdge, en sortie d'usine, semblent particulièrement homogènes (ce que leur mesure pendant leur test ne manque jamais de vérifier !). Or cette "option", que nous serons nombreux à utiliser par défaut, active un filtre matriciel qui baisse la luminosité maximum que peut afficher votre écran pour s'aligner à la partie de l'écran la moins disante... mais pas seulement ! En effet, sur l'Eizo CS2731 par exemple, celle-ci "baisse" de 400 à 250 cd/m². Cela permet donc également de préserver la durée de vie de l'écran (garanti cinq ans je le rappelle). Notons que c'est évidemment bien suffisant pour un usage photo mais peut être une limite pour un usage vidéo. Cette fonction de contrôle de l'uniformité appelée DUE (Display Uniformity Equalizer) est modifiable dans ColorNavigator et dans le menu administrateur de l'écran mais pas directement dans le menu OSD "normal" de votre ColorEdge. Dans ColorNavigator, il se trouve dans le menu "Paramètres du moniteur > Priorité DUE" sur la fenêtre principale de ColorNavigator (MAC ou PC).

Cela ouvre une nouvelle fenêtre :

Choisir "Uniformité", ce qui est d'ailleurs recommandé par Eizo et sélectionné par défaut car cela préserve la qualité de votre écran beaucoup plus longtemps. Si vous choisissez "Luminosité" vous accéderez à la luminosité maximum de votre écran mais sans la fonction DUE. Cela sera utile aux monteurs vidéo qui veulent profiter de toute la luminosité de leur écran s'ils acceptent de perdre un poil d'uniformité... et accessoirement, d'un peu de durée de vie avec toutes les qualités colorimétriques certifiées. Il faut préciser que même sans cette fonction, les écrans Eizo ColorEdge sont particulièrement homogènes car leurs dalles sont triées sur le volet.

Création de vos cibles

1 - Gestion des cibles de ColorNavigator

Dans la colonne de gauche de la fenêtre principale de ColorNavigator, la colonne "Mode Couleur", vous pouvez choisir parmi plusieurs cibles prédéfinies (Custom, Paper, Adobe RVB, sRGB, etc.) ou utiliser les vôtres, (CAL1, CAL2, etc.) mais il faut les avoir créées avant. Lorsque vous cliquez sur un mode dans la colonne de gauche, vous voyez ses valeurs cibles dans la colonne de droite et vous l'activez au passage.

2 - Créez vos propres cibles d'étalonnage / calibrage

	À lire - Comment calibrer son écran et choisir les valeurs cibles ?

a) Cliquez d'abord sur une des CAL de la colonne de gauche sans quoi le menu de gestion des cibles ne sera par accessible.

b) Ouvrez le menu "Paramètres de la cible > Gestion des cibles..."

Cela ouvre une nouvelle fenêtre "Cible" :

b) Cliquez sur le bouton "Paramètres de la cible" en bas à gauche et cliquez sur le menu "Créer une nouvelle cible...".

Cela ouvre une nouvelle fenêtre :

c) On voit qu'il est possible de choisir parmi 4 options :

• Entrer les valeurs de la cible manuellement
• Ajuster les couleurs au blanc du papier
• S'adapter aux normes de couleur
• Faire correspondre les couleurs avec un autre périphérique d'affichage.


d) Nous allons nous intéresser à la première option dans le cadre de cette page et choisir manuellement les valeurs cibles de notre nouvelle cible. Les autres options seront détaillées dans mon guide complet de ColorNavigator à paraître prochainement. Cliquez sur la flèche en bas à droite. Cela ouvre une nouvelle fenêtre que voici :

e) Nommer la cible : pour le moment et si vous ne modifiez pas le nom de cette nouvelle cible elle s'appellera "Votre cible".

Ensuite, déroulez le menu "Type de mode couleur" et choisissez "Avancé". Passez au paragraphe en dessous.

f) § Luminosité : choisir la luminance du calibrage :

Personnellement, j'ai choisi une valeur polyvalente de 90 cd/m² pour mes différents usages car je retouche beaucoup de photos pour le Web mais il m'arrive de faire de la retouche en vue d'une impression. J'ai adapté cette cote mal taillée à mon environnement lumineux qui est plutôt contrôlé.

	À lire - Comment calibrer son écran et choisir les valeurs cibles ?

g) § Niveau du noir : choisir "Minimum" si vous souhaitez un contraste maximum donc les noirs les plus profonds que peut afficher votre écran et une valeur donnée plus élevée si vous souhaitez avoir un contraste précis, par exemple si vous imprimez, car vous connaissez la Dmax de votre papier.

	Relation entre Dmax du papier et contraste de l'écran - Ex. : si votre papier a une Dmax de 2,48 il faut que votre écran ait un contraste de 300 : 1 (Dmax = log10 de 300). Or si votre contraste est de 300 : 1 et votre luminance maximum de 90 cd/m² dans notre exemple alors le niveau du noir doit être de 90 / 300 = 0,3 cd/m² donc aujourd'hui une valeur sensiblement supérieure au niveau des noirs de tous les écrans que je teste depuis 2020. Il faut donc choisir cette valeur dans le champ "Entrée manuelle" et non laisser "Minimum".

h) § Le point blanc - Dans la grande majorité des cas vous choisirez "6500 K" pour un usage polyvalent :

i) § Le gamma - Le plus souvent vous choisirez : 2,2 et je vous invite à essayer L* si vous créez une cible "Impression", c'est un vrai avantage encore une fois de ColorNavigator :

j) § Priorité du calibrage - Laisser "Standard" qui est un excellent compromis.

k) § Le gamut - Laisser en natif afin d'utiliser le maximum du gamut de votre écran car choisir l'Adobe RVB sur un écran large gamut vous fera peut-être perdre quelques pourcentages car il n'est pas rare de voir des écrans large gamut dépassant très légèrement cet espace couleur.

Mon conseil sous Windows ! Si vous êtes sur PC et que vous travaillez essentiellement pour le Web, vous pourriez être tentés de choisir l'espace couleur sRVB. Les icônes de Windows retrouveraient au passage leur saturation car Windows 10 / 11 n'intègre toujours pas une gestion des couleurs complète dans son système d'exploitation donc au niveau de ses icônes !

l) § Politique du profil ICC - Ce titre étrange désigne le fait que si vous choisissez "À chaque calibration" vous allez injecter le profil ICC directement dans la table LUT de votre écran mais aussi dans votre ordinateur contrairement à "Utiliser un profil spécifié" où le profil ne sera injecté que sur votre ordinateur (Cela dit c'est un moindre mal !).

m) § Norme du profil ICC - Si, comme moi, vous souhaitez utiliser le génial Gamut Viewer de Coraye pour comparer vos profils ICC (écrans, imprimantes, etc.), les espaces couleurs et, point fort de ce module, vos images, alors il faut choisir la norme v2.2.

m) § Cliquez sur OK pour terminer le processus.

Cliquez sur "Terminer". La fenêtre précédente - celle des cibles - réapparaît et vous voyez votre nouvelle cible dans la colonne à gauche :

Fermer la fenêtre pour revenir sur la fenêtre principale.

Calibrer l'écran Eizo et utiliser la nouvelle cible

Nous allons maintenant calibrer (donc étalonner/caractériser) notre Eizo ColorEdge dans un premier temps en utilisant notre nouvelle cible puis voir comment l'utiliser.

Lancer le calibrage hardware

Rappel ! Pour lancer un calibrage hardware avec ColorNavigator, il faut absolument avoir installé le câble USB vendu avec l'écran SAUF si vous l'avez branché en USB-C... si votre écran Eizo en est pourvu... donc récent.

Pour calibrer votre écran avec votre nouvelle cible, cliquez sur le menu déroulant "Cible" en haut à droite (1) afin de choisir votre cible (2) et avant de lancer "l'étalonnage / caractérisation" (3) :

Cela ouvre une nouvelle fenêtre qui va vous demander en premier lieu de choisir le colorimètre ou le spectrophotomètre que vous souhaitez utiliser... Si vous en avez plusieurs de branchés ou si vous avez un Eizo ColorEdge à colorimètre intégré.

Note pour Windows + Colormunki Photo ou i1 Studio - Si vous avez déjà installé i1Profiler alors votre spectrophotomètre ne sera pas reconnu. IL FAUT alors désinstaller le logiciel X-Rite Device Services depuis le panneau de configuration / applications de Windows 10/11. Je sais, c'est pénible si vous avez besoin de ce logiciel par ailleurs. On est censé pouvoir juste le désactiver temporairement mais je n'ai pas réussi et pourtant je sais où il faut le faire...

Si vous utilisez un colorimètre X-Rite i1Display Pro, Display Pro HL ou ColorChecker Display Pro Calibrite comme c'est le cas ici, il suffit de respecter la consigne d'ouverture de son capot/diffuseur et cliquer sur suivant.

Placez votre colorimètre sur l'écran à l'endroit indiqué et lancez le calibrage. Quand celui-ci est terminé, une nouvelle fenêtre apparaît :

Cliquez sur Terminer pour revenir à la page précédente qui vous demandera éventuellement si vous voulez lancer un processus de validation/contrôle qualité de votre écran.

Utilisation de la cible prédéfinie (CAL1, CAL2, etc.)

Tout va maintenant se passer sur votre écran ou bien dans la fenêtre principale de ColorNavigator. Vous allez pouvoir choisir votre cible, qu'elle soit "prédéfinie" ou "attachée" à un CAL appelé "CAL1, CAL2, etc." directement dans son menu OSD éventuellement. Notez que c'est plus pratique car il n'y aura pas besoin d'ouvrir ColorNavigator. Chaque CAL est associé à une entrée vidéo (un câble) différente. Sur mon Eizo CS240, le CAL 2 est associé à mon entrée DisplayPort.

1 - Choisir un mode de calibrage prédéfini ou un CAL attaché à une de vos valeurs cibles

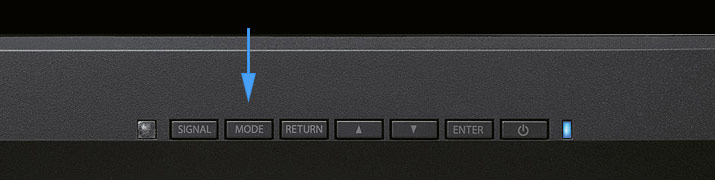

Pour cela il faut cliquer sur le bouton "Mode" en bas de l'écran. Là, vous pourrez choisir dans la liste soit une cible prédéfinie soit une de vos cibles enregistrées dans un des CAL disponibles.

Note pratique ! Selon l'âge de votre écran Eizo ColorEdge, vous aurez accès à plus ou moins de CAL. Sur mon Eizo ColorEdge CS240, j'en ai trois comme le montre l'image ci-dessous alors qu'il y en a 7 sur le dernier Eizo CS2731 :

Il y a autant de CAL que d'entrées vidéo sur votre écran (au minimum car vous pouvez en ajouter par la suite dans ColorNavigator). Un CAL est attribué par entrée vidéo donc dans le cas de mon Eizo CS240 voilà comment les CAL sont attribués par défaut (mais il est possible par la suite de modifier tout cela - J'expliquerai comment on fait dans mon guide complet à paraître) :

• CAL1 : prise DVI

• CAL2 : Prise DisplayPort

• CAL3 : Prise HDMI

Vous aurez déduit que j'utilise un câble DisplayPort !

Note à propos des CAL1, CAL2, etc. - Si, par défaut, un CAL est attribué à une entrée vidéo, il est possible, cette fois, dans ColorNavigator, d'effectuer de nombreuses réaffectations de CAL / cibles.

2 - Comment changer de calibrage (de profil ICC) "facilement" avec un calibrage hardware ?

Rappel ! Je rappelle que quand on change de calibrage on change de profil ICC mais également d'étalonnage. Changer de profil ICC avec un calibrage "classique" est pénible car il faut non seulement changer le profil ICC dans les préférences d'affichage de votre ordinateur pour que Photoshop en tienne compte mais également modifier l'étalonnage de votre écran "physiquement" sur votre écran (Luminosité, gamut, contraste, etc.). Avec un calibrage hardware c'est beaucoup plus simple car quand vous lancez un calibrage en mode CAL, vous avez inscrit dans votre cible des valeurs d'étalonnage pour votre écran ainsi que des valeurs de caractéristiques colorimétriques. Ainsi, quand vous choisissez de calibrer votre écran en visant une autre cible (par exemple pour passer de Adobe RVB / 80 cd/m² / contraste 300 : 1 à sRVB / 122 cd/m² avec un contraste maximum il suffit de choisir un nouveau calibrage (CAL1, 2, etc.) en choisissant votre cible dans votre menu des favoris ci-dessous :
